ECMA‑Standards: Der Schlüssel zu effizienten Faltschachteln im Web‑to‑Pack

Warum Standardisierung in der Verpackungswelt wichtig ist

In der Verpackungsentwicklung treffen kreative Ideen auf technische Anforderungen. Designer denken in Farben, Schriften und Markenbotschaften, während die Produktion Falzlinien, Klebelaschen und Maschinenkompatibilität berücksichtigen muss. Ohne ein gemeinsames Vokabular entstehen Missverständnisse, die zu teuren Änderungen und Stillstand führen können. Standards wie ECMA schaffen eine gemeinsame Sprache und reduzieren Fehler.

Vorteile der Standardisierung:

• Klare Kommunikation – Ein Code wie „ECMA A4321“ beschreibt eine bestimmte Struktur. Jeder Beteiligte kennt sofort die Falttechnik, Lasche und Verschlussmechanik.
• Zeitersparnis – Statt jedes Mal neue Konstruktionen zu zeichnen, greifen Unternehmen auf Standardmodelle zurück, die sich anpassen lassen.
• Zuverlässige Qualität – Definierte Konstruktionsregeln garantieren, dass Schachteln stapelbar sind, sich korrekt falten lassen und Belastungen standhalten.
• Integration – Normen lassen sich in Software integrieren und ermöglichen eine durchgängige Automatisierung vom Design bis zum Druck.

Was ist ECMA?

Die European Carton Makers Association (ECMA) wurde 1960 gegründet, um der Faltkartonindustrie einheitliche Standards zu geben. Herzstück ist das ECMA‑Codesystem, das hunderte Kartontypen klassifiziert und die Zusammenarbeit zwischen Herstellern, Verarbeitern und Markeninhabern erleichtert.

Aufbau des Codesystems

Jeder Code besteht aus einem Buchstaben und einer Zahl:

• Buchstabe – Definiert die Grundform und das Funktionsprinzip. Beispielsweise stehen die Serien A für klassische rechteckige Faltschachteln, B für Röhren‑ und Längsschachteln, E für Schuber und Hüllen und F für mehrteilige oder Sonderformen.
• Ziffern – Präzisieren das Detaildesign innerhalb der Serie, etwa die Art der Laschen, Anzahl der Klebe‑ und Faltlinien oder Zusatzmerkmale wie Fenster.

Vorteile der ECMA‑Codes

• Weltweite Anerkennung – ECMA‑Schachteln machen rund 70 % des weltweiten Faltschachtelmarktes aus. Der Code ermöglicht internationale Verständigung.
• Fehlerreduktion – Klare Vorgaben reduzieren das Risiko falscher Stanzformen oder verkehrter Laschenpositionen.
• Effizienz – Häufig genutzte Typen müssen nicht neu konstruiert werden; vorhandene Werkzeuge können weiter verwendet werden.
• Flexibilität – Länge, Breite und Höhe lassen sich anpassen, ohne die Funktionsweise der Schachtel zu beeinträchtigen.

ECMA in der Web‑to‑Pack‑Praxis

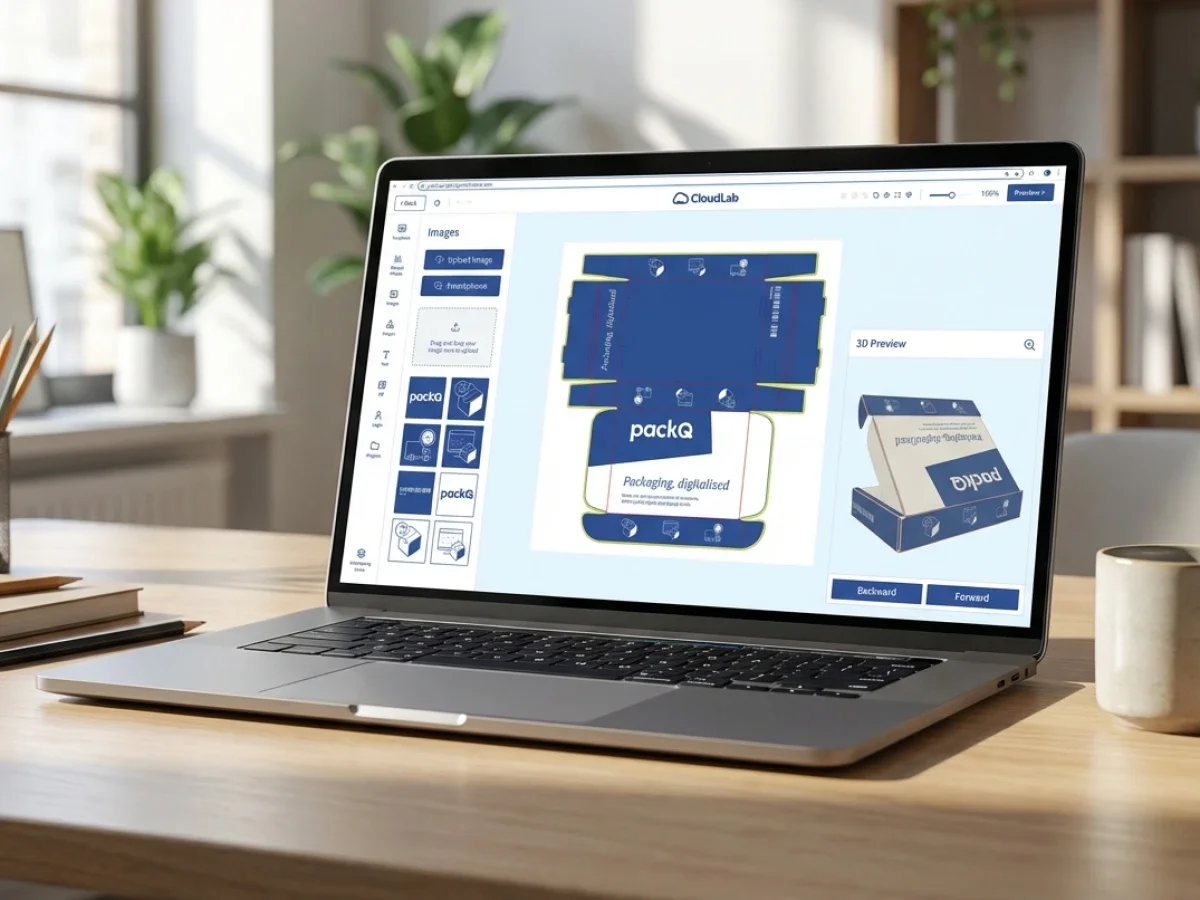

Moderne Web‑to‑Pack‑Systeme nutzen ECMA als Grundbaustein für die Verpackungserstellung. PackQ zum Beispiel hinterlegt alle Codes als parametrische 3D‑Modelle. Nutzer wählen eine Serie und geben ihre Maße ein – der restliche Prozess läuft automatisch.

Parametrische ECMA‑Vorlagen

• Alle ECMA‑Codes sind als dynamische Templates gespeichert.
• Der Anwender wählt einen Code (z. B. ECMA B0620) und passt Länge, Breite und Höhe an.
• Das System berechnet in Echtzeit Flächen, Faltlinien, Klebeflächen und Verschnitt gemäß den Code‑Vorgaben.
• Warnungen verhindern unzulässige Maße und korrigieren automatisch.

Schritt‑für‑Schritt‑Prozess im Browser

1. Vorlage auswählen – Galerie mit Vorschau, Codes und Anwendungsbeispielen sowie Suchfilter.
2. Abmessungen festlegen – Eingabe der Maße in Millimetern; zusätzliche Parameter wie Fenster oder Verschlüsse sind möglich.
3. Material und Druck definieren – Auswahl von Kartonstärken, Oberflächen, Recyclinggraden oder Veredelungen.
4. Gestaltung hinzufügen – Upload von Logos, Farben, Texten und Bildern; Platzierung auf den Flächen mit 3D‑Vorschau.
5. Preflight und Preisberechnung – Kontinuierliche Prüfung von Auflösung, Farbmodus und Beschnitt; gleichzeitig Live‑Preis basierend auf Material, Format und Auflage.
6. Ausgabe – Automatische Generierung aller Produktionsdaten: flache Stanzkontur (PDF/DXF), druckfertiges PDF mit Ebenen und 3D‑Dateien für AR oder Renderings.

Integration weiterer Module

ECMA‑Vorlagen arbeiten mit anderen Modulen zusammen, um ein durchgängiges System zu bieten:

• Preflight‑Check – Prüfungen für Auflösung, Farben und Schriftgrößen laufen im Hintergrund.
• Dynamische Preisberechnung – Jede Anpassung aktualisiert den Preis.
• AI‑Designer Suite – Vektorisierung, Bildoptimierung und Hintergrundentfernung erleichtern die Grafikaufbereitung.
• Variable Daten – Personalisierte Informationen wie Seriennummern oder QR‑Codes lassen sich integrieren.
• API‑Integration – Übergabe von Auftragsdaten, Preisen und Druckdateien an ERP‑ und MIS‑Systeme.

Vergleich ECMA und FEFCO

ECMA ist auf Faltschachteln aus Karton ausgerichtet, während FEFCO das Pendant für Wellpappe darstellt. Beide Standards definieren Konstruktionen, unterscheiden sich aber in Struktur und Anwendung:

• Material – ECMA: Karton/Faltkarton; FEFCO: Wellpappe.
• Codierung – ECMA: Buchstabe + Zahl; FEFCO: vierstellige Nummer (z. B. 0201).
• Einsatzbereiche – ECMA: Einzelhandelsverpackungen (Kosmetik, Pharma, Lebensmittel); FEFCO: Versand und Lagerung.
• Integration in PackQ – Beide Bibliotheken sind parametriert. Je nach Anwendung wählt der Nutzer den passenden Standard.

Vorteile ECMA‑basierter Lösungen für Zielgruppen

Druckereien und Kartonagenhersteller

• Schnelle Auftragsabwicklung – Parametrische Codes eliminieren das manuelle Zeichnen; Produktionen starten schneller.
• Weniger Fehler – Live‑Preflight und geprüfte Codes reduzieren Fehldrucke und Ausschuss.
• Automatisierte Abläufe – Daten fließen direkt in Schneid‑ und Klebemaschinen.
• Neue Märkte – Online‑Konfiguratoren erschließen Self‑Service‑Modelle.

Marken und Marketingabteilungen

• Schnelle Produktlancierungen – Varianten und Limited Editions werden in Minuten konfiguriert.
• Konsistente Markenführung – Struktur bleibt weltweit identisch; CI‑Elemente werden zentral gesteuert.
• Reales Prototyping – 3D‑Vorschauen ermöglichen live Feedback in Meetings.
• Personalisierung – Variable Daten lassen sich ohne separate Linien integrieren.

Agenturen und Designer

• Kreative Freiheit – Fokus auf Gestaltung, während das System technische Validität sicherstellt.
• Zeiteffizienz – Keine Recherche nach Stanzkonturen; Templates sind sofort nutzbar.
• Einfache Kundenabstimmung – Browserbasiertes Teilen von Entwürfen mit 3D‑Ansicht.

E‑Commerce‑Plattformen und Start‑ups

• Self‑Service für Kunden – Online‑Konfiguration ohne Fachwissen.
• Kostenkontrolle – Live‑Preise schaffen Transparenz.
• Upselling – Automatische Vorschläge für passende Verpackungen.
• Fulfillment‑Integration – Direkte Übergabe an Lager und Versand.

Technische Hintergründe: Warum ECMA automatisiert werden kann

Constraint‑basiertes Modelling

Web‑to‑Pack‑Systeme verwenden modellbasierte Regeln: Jede ECMA‑Schachtel ist mit Einschränkungen versehen (z. B. Mindestlaschenbreite), sodass sich Geometrien automatisch anpassen und dennoch funktionsfähig bleiben.

Parametrische Bibliotheken

Alle Codes sind als Datenbank hinterlegt, die Angaben zu Grundfläche, Falz‑ und Schnittlinien, Laschenarten, Toleranzen und optionalen Extras wie Sichtfenstern enthält. Diese Datenbank bildet das Rückgrat für 3D‑Modelle, Preflight‑Prüfungen und Preisberechnungen.

CAD‑Ausgabe und Maschinenintegration

Nach der Konfiguration erzeugt die Software CAD‑Dateien (DXF/PDF) mit allen Ebenen (Schnitt, Rillen, Perforationen). Diese lassen sich direkt an Schneidplotter, Stanzautomaten oder Klebemaschinen übertragen.

Dynamische Preisberechnung

Durch parametrische Modelle lässt sich der Materialverbrauch exakt vorhersagen. Das System berechnet Bogenanzahl, optimiert das Nesting und berücksichtigt Materialstärke sowie Rilltechnik. Preisänderungen sind sofort sichtbar.

Nachhaltigkeit und ECMA

ECMA‑Standards unterstützen nachhaltige Verpackungspraktiken:

• Ressourceneffizienz – Optimierte Zuschnitte reduzieren Verschnitt.
• Werkzeugwiederverwendung – Standardformen ermöglichen den mehrfachen Einsatz von Stanzwerkzeugen.
• Recyclingfreundlichkeit – Viele ECMA‑Schachteln bestehen aus recycelbaren Materialien.
• Digitale Entwicklung – 3D‑Prototypen minimieren physische Muster und Materialverbrauch.

Praxisbeispiel: Ein Web‑to‑Pack‑Projekt

Ein Kosmetikhersteller plant eine limitierte Parfümserie in drei Größen. Über PackQ wählt das Team einen ECMA‑Code der A‑Serie, passt die Maße an und lädt Logos hoch. Die AI‑Suite vektorisiert das Logo und erhöht die Auflösung. Preflight warnt vor zu kleinen Schriften, die korrigiert werden. Preisupdates erscheinen sofort, und nach der Freigabe generiert die Plattform alle Produktionsdaten. Das Produkt kann innerhalb von Tagen auf den Markt gebracht werden.

Herausforderungen und Lösungen

• Komplexe Spezialanfertigungen – Für ungewöhnliche Formen kann eine Kombination aus CAD‑Entwicklung und anschließender Parametrisierung nötig sein.
• Nutzerüberforderung – Geführte Schritte und versteckte Expertenoptionen erleichtern die Bedienung.
• Datenaktualität – Bibliotheken müssen regelmäßig mit neuen ECMA‑Codes aktualisiert werden; Cloud‑Updates helfen dabei.
• Globale Anpassungen – Regionale Unterschiede (Material, Vorschriften, kulturelle Vorlieben) erfordern flexible Templates und lokale Kataloge.

Zukunft des ECMA‑Standards im digitalen Zeitalter

ECMA entwickelt sich weiter, um Trends wie Personalisierung, Nachhaltigkeit und Industrie 4.0 abzubilden:

• Neue Materialien – Codes könnten Parameter für alternative Fasern und Verbundstoffe enthalten.
• Digitale Marker – Integration von QR‑ oder Datamatrix‑Feldern für Track & Trace.
• Automatische Materialempfehlungen – KI schlägt auf Basis von Code und Produktanforderungen nachhaltige Materialien vor.
• Digitale Zwillinge – ECMA‑Codes als interaktive Modelle, die live mit Systemen wie PackQ kommunizieren.

Globale Relevanz und regionale Unterschiede

ECMA ist weltweit anerkannt, muss aber lokalen Gegebenheiten Rechnung tragen. Anpassungen betreffen Marktanforderungen (z. B. Lebensmittelsicherheit), kulturelle Präferenzen (Öffnungsmechanismen), Materialverfügbarkeit und rechtliche Rahmenbedingungen. Web‑to‑Pack‑Systeme unterstützen dies mit regionalen Katalogen, Mehrsprachigkeit und verschiedenen Maßeinheiten.

Tipps zur Implementierung ECMA‑basierter Prozesse

1. Bestandsanalyse – Erfassen Sie bestehende Verpackungstypen und identifizieren Sie ECMA‑Konformität.
2. Schulungen – Schulen Sie Design‑ und Produktionsteams in der ECMA‑Logik.
3. Pilotprojekte – Starten Sie mit einem Pilotauftrag, um Feedback zu sammeln.
4. Schnittstellen planen – Binden Sie IT und Produktion früh ein, um Integration in ERP/MIS zu sichern.
5. Katalog erweitern – Ergänzen Sie Standardbibliotheken um firmenspezifische Templates.
6. Kennzahlen definieren – Legen Sie KPIs fest, um den Erfolg zu messen (z. B. Durchlaufzeiten, Fehlermeldungen).

ECMA und Innovation

Standards fördern Innovation, indem sie ein stabiles Fundament bieten. ECMA eröffnet Raum für:

• Mischkonstruktionen – Kombination verschiedener Serien für neue Öffnungserlebnisse.
• Smart Packaging – Integration von QR‑, NFC‑ oder AR‑Elementen auf definierten Flächen.
• Materialtests – Neues Material kann in bestehender Geometrie erprobt werden.
• Robotik und Industrie 4.0 – Standardformen erleichtern automatisierte Montage.

FAQs

Was unterscheidet ECMA von FEFCO?

ECMA bezieht sich auf Faltschachteln aus Karton, FEFCO auf Verpackungen aus Wellpappe. ECMA‑Codes kombinieren Buchstaben und Zahlen, FEFCO nutzt vierstellige Nummern. Beide erleichtern Kommunikation und reduzieren Fehler.

Kann ich trotz Standard individuelle Formate erstellen?

Ja. Die Grundstruktur ist fixiert, aber Maße lassen sich anpassen. Parametrische Vorlagen sorgen dafür, dass Proportionen und Laschenmaße im zulässigen Bereich bleiben.

Wie profitiert meine Druckerei von ECMA‑basierten Workflows?

Standardisierte Schachteln lassen sich schneller produzieren; Prepress‑Aufwand sinkt. Web‑to‑Pack ermöglicht Self‑Service, erhöht Auftragseingänge und senkt Kosten.

Sind ECMA‑Schachteln auch für nachhaltige Verpackungen geeignet?

Ja. Die Codes sind materialunabhängig und können mit recycelbaren Kartons umgesetzt werden. Optimierte Zuschnitte und Wiederverwendung von Werkzeugen schonen Ressourcen.

Wie halte ich meine ECMA‑Bibliothek aktuell?

Cloudbasierte Web‑to‑Pack‑Systeme aktualisieren Codes automatisch. Alternativ bieten Softwareanbieter Updates zum Import an.
